МОЩНЫЙ ШПИНДЕЛЬ
МОКРАЯ/СУХАЯ ОБРАБОТКА
АВТОКАЛИБРОВКА
ВСЕ ВИДЫ

ДИСКОВ

БЛОКИ E-MAX
PRE-MILLED ЗАГОТОВКИ

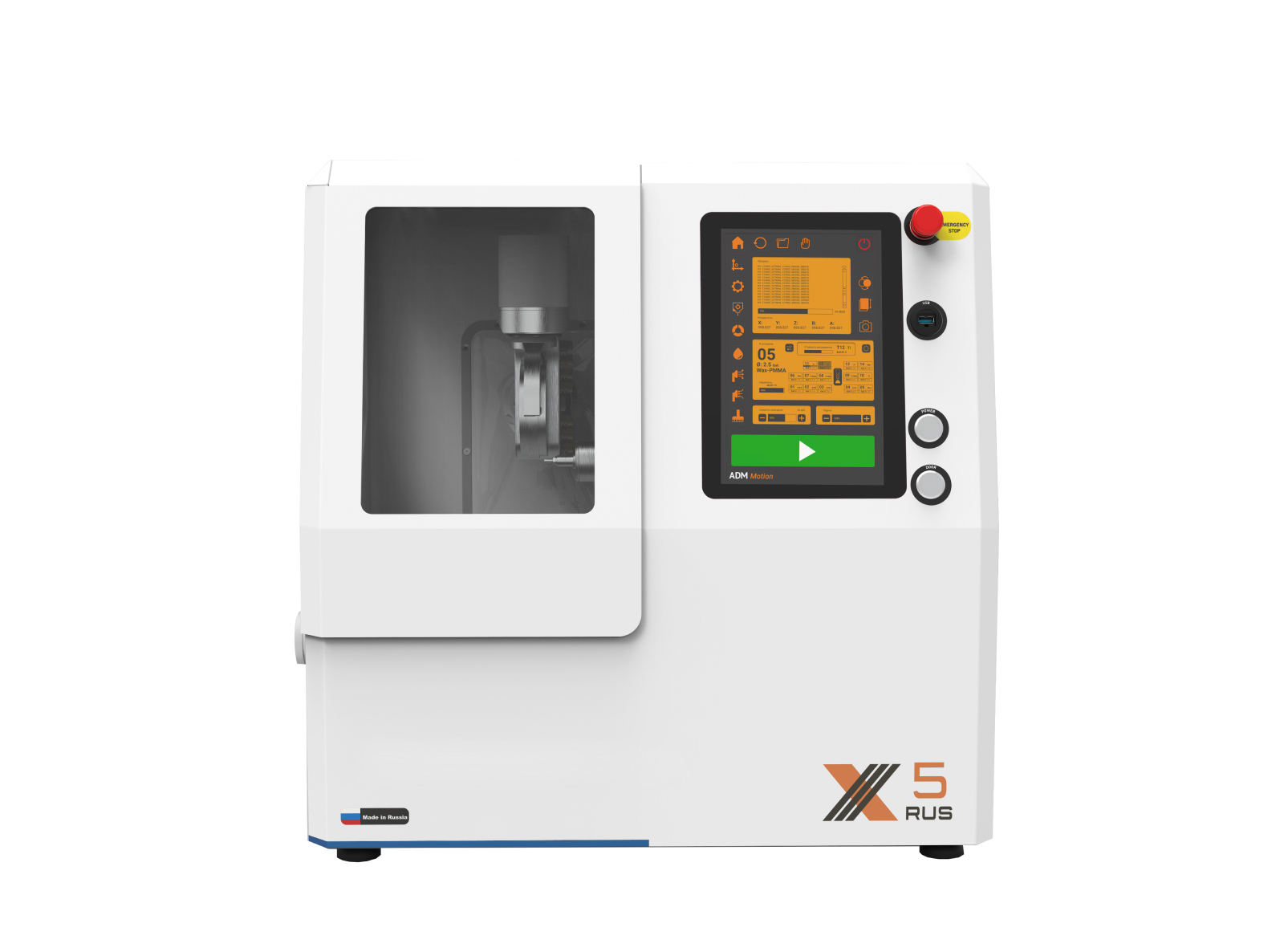

ADM SYSTEM X5 RUS является многофункциональным универсальным станком, созданный для фрезеровки в двух режимах сухом и мокром

PRO СТАНОК

Мы с гордостью представляем наш новый уникальный продукт - первый
российский дентальный станок легкого класса ADM SYSTEM X5 RUS, созданный в соответствии с мировыми стандартами и являющийся достойной альтернативой зарубежным аналогам.

ADM SYSTEM X5 RUS является многофункциональным универсальным станком, созданный для фрезеровки в двух режимах сухом и мокром.

Станок разработан и собирается в России. Большая часть комплектующих изготавливается на собственном производстве и на заводах партнеров (Санкт-Петербург, Вологда, Рыбинск, Ростов-на Дону), что дает возможность оперативно осуществить сервис и доставку комплектующих.

X5 RUS создавался специально для отечественного рынка. Над станком, помимо инженеров, работали специалисты с практическим опытом в зуботехническом производстве. Мы постарались сделать новый фрезер именно таким, каким бы Вы хотели его видеть: универсальным, точным и с большим запасом по надежности.

X5 rus удобный в обслуживании.

Благодаря откидывающейся дверце открывается неограниченный доступ в рабочую зону.Это очень удобно для уборки и быстрой смены режимов сухой/мокрый.

Уникальная кинематика станка X5 rus.

Благодаря своей кинематике для станка практически нет никаких ограничений. Максимальный угол наклона оси А (+/-) -25 + 120

С-холдер на X5 rus.

Благодаря особой кинематике и открытому на 90 гр. держателю заготовок у станка отсутствуют слепые зоны по фрезеровке поднутрений.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Назначение
ZrO2, Wax, E-max, Pmma, Pre-milled
Моторы на осях
Шаговый двигатель
Мощность шпинделя
0.35 кВт
Скорость вращения шпинделя
10 000 — 60 000 об/мин
Количество осей

5-axis

Тип обработки
Cинхронная обработка
Тип фрезеровки
Мокрая, сухая
Максимальный угол наклона вращательной оси А (+/- °)
-25 +120
Максимальный угол наклона вращательной оси В (+/- °)
-360
Держатель инструментов
Цанга диаметром 4 мм
Смена инструментов
Автоматическая
Полная калибровка станка
Автоматическая
Смена заготовки
Ручная
Подача сжатого воздуха
Постоянная подача 6-7 бар, 100 л./мин
Напряжение (В)
220-240
Частота (Гц)
50/60
Страна производства
Российская Федерация
Габариты станка (Ш x Г x В, мм)
670х 570х 630

Комплектация станка

Комплект подачи СОЖ
Холдер для Pre-milled заготовок
Комплект для обслуживания шпинделя
Фреза шаровидная (ball ПММА)–d2, d1.0, d0.6
Ручной инструмент для фиксации оснастки
Калибровочный диск d 98.5 /h 11,999
3D Датчик для автоматической калибровки
СОЖ 1 литр
Диск PMMA d98.5/h10мм

Удобство работы с интерфейсом ADM MOTION

01.Просто установите

диск

02. Выберите программу фрезеровки
03. Жмем

старт

04. Все остальное X5 rus сделает сам

Удобство работы с интерфейсом
ADM MOTION

В режиме Эксперт пользователь может внести настройки под себя (свои задачи, потребности и инструменты).

Появляется возможность расширенного функционала: калибровка, ручное управление, запуск с нужного кадра и многое другое.

Кнопка информации всегда под рукой!

Функции кнопок интуитивно понятны, но даже если вы что-то забыли инструкция у вас всегда рядом.

Калибровка станка

Мы сделали для вас автоматическую калибровку, с ее помощью за 4 минуты вы откалибруете станок полностью ну или холдер для Pre-Milled заготовок. А чтобы Вы ничего не забыли, мы создали для вас проверочный лист.

Система автоматической калибровки станка ADM MEASURING

ADM measuring предназначен для определения точных координат, используемых на фрезерном станке с числовым программным управлением тактильным способом. ЧПУ система формирует эти координаты в момент касания предмета стилусом датчика ADM measuring и выводит актуальные значения позиций осей. Тактильный датчик устанавливается в шпиндель вручную, после активации кнопки калибровки.

СИСТЕМА АВТОМАТИЧЕСКОЙ КАЛИБРОВКИ СТАНКА ADM MEASURING

ADM measuring предназначен для определения точных координат, используемых на фрезерном станке с числовым программным управлением тактильным способом. ЧПУ система формирует эти координаты в момент касания предмета стилусом датчика ADM measuring и выводит актуальные значения позиций осей. Тактильный датчик устанавливается в шпиндель вручную, после активации кнопки калибровки.

Функциональные
возможности:

  • Калибровка станка все оси Z,X,Y,A, B
  • Калибровка холдера Pre-Milled
  • Калибровка позиций инструмента
  • Коррекция смещения нулевой точки
  • Контроль за нахождением детали в допуске Индикация состояния при помощи светодиодов

Технические

характеристики:

  • Однонаправленная повторяемость: <0.003mm
  • Оси калибровки: Z, X,Y,A, B

Измерение / контроль инструмента

Датчик измерения

  • Принцип работы кнопки: контактного типа
  • Точность измерения кнопки: 0.0005μ
  • Циклы работы кнопки: 3000000 циклов
  • Герметичностькнопки: IP67

Магазин инструментов

  • Устройство смены инструмента и магазин интегрированы в камеру станка.
  • Объем магазина 14 мест, перекрывает все потребности по обрабатываемым материалам.
  • Диаметр хвостовика инструмента 3-4 мм.
  • Максимальная длина инструмента 35 мм(от торца шпинделя).
  • Время смены инструмента: 1 минута.

Система удаления пыли в станке X5 rus

Во время запуска фрезеровки вытяжка включается автоматически, но при нажатии специальной кнопки она включится в ручном режиме. Например чтобы прибрать рабочую зону станка.


Купол вытяжки сконструирован таким образом, чтобы захватывать большую часть пыли и стружки от PММА.

Мы сделали универсальный интерфейс
для подключения пылесоса к станку

Аверон или Renfert решать вам!

Подача СОЖ/ удаление стружки


Комплектация:

Подача СОЖ замкнутого цикла включает:

  • Фильтр;
  • Соединительные шланги;
  • Бак;
  • РекомендациипоСОЖ.

Спецификация:

Степень защиты: IP54 Емкость бака: 10л Производительность: 2000 литра в час Температура окружающей среды: 5-550С

стартовый Пакет опций для станка ADM SYSTEM X5 RUS

  • «Быстрый старт» –режущий инструмент, тестовый диск, холдер ADM Dental
  • Режущий инструмент: Фреза шаровидная (ball по PMMA)–d2, d1.0, d0.6
  • Холдер для Pre-milled заготовок ADM Dental
  • Диск PMMA d98.5/h10мм

Сервис и гарантия

С помощью онлайн соединения можно выполнить:

  • запуск программы фрезеровки;
  • отслеживание процессов работы станка;
  • анализ возникшей проблемы;
  • поиск и устранение неисправностей или обновления программного обеспечения.

Удаленная поддержка:

  • квалифицированная тех поддержка с помощью системы удаленной диагностики;
  • дистанционный обмен данными с сервисным отделом ADM SYSTEM;
  • поиск и устранение неисправностей и тех поддержка в режиме online по сети Internet.

Гарантийный срок:

На станок: 12 месяцев
На шпиндель: месяцев

Порядок оплаты

  • 70% Первая оплата
  • 30% Вторая оплата
  • Срок поставки 3-4 месяца с даты внесения первого платежа
  • Доставка транспортной компанией

Ввод в эксплуатацию

Ввод в эксплуатацию у заказчика:

  • Установку станка заказчик производит самостоятельно, используя инструкцию по эксплуатации

Документация:

  • Документация на русском языке –1 комплект
  • Видеоинструкция к основным процессам: калибровка, смена инструмента, старт/стоп

обрабатываемые материалы

ADM SYSTEM X5 rus с легкостью обрабатывает даже самые сложные в производстве материалы такие как ZrO2, Wax, E-max, Pmma, Pre-milled.

ZrO2
Пластмасса
абатменты
bock
e-max

Продукты производства станка

ADM SYSTEM X5 rus

Мостовидные протезы, полноанотомические коронки, коронки под нанесение керамики, виниры, вкладки, индивидуальные абатменты из Premilled заготовок, мостовидные протезы винтовой фиксации
